VG - variable Geometrie
Twin Bio Luxury – der erste Pelletkessel in Polen, der seine Abmaße mit Hilfe des innovativen Brenners VG aus der Serie Platinum Bio ändern kann.

Verbrennt alle Arten von Holzpellets (Klassen A1, A2, B).
A + Energieklasse Klasse 5 VG - Technologie mit variabler Geometrie Platinum Bio VG Brenner - patentgeschützte Erfindung OMS - Überwachungs- und Kontrollsystem OMS - patentgeschützte Erfindung
A1 Pellets A2 Pellets B Pellets Holz A1 Pellets / Hafer
A1 Pellets A2 Pellets B Pellets Holz A1 Pellets / Hafer
Das Gerät wird in folgenden Ländern subventioniert:

Österreich Slowakei Niederlande Litauen Lettland Kroatien Griechenland
Twin Bio Luxury
8 kW 10 kW 12 kW 16 kW 24 kW 32 kW
Twin Bio Luxury Siehe Produkt
  • Passivhaus Passivhaus
  • Einfamilienhaus Einfamilienhaus
  • Ein Mehrfamilienhaus Ein Mehrfamilienhaus
  • Ein kleiner Bauernhof Ein kleiner Bauernhof
Vorteile

ERLAUBT ES, IHN ZU VERGESSEN

In Sorge um den Komfort stellen wir praktisch wartungsfreie Kessel her. Die vollständige Automatisierung ermöglicht eine selbständige Entzündung und Löschung des Kessels sowie die Überwachung des Brennstoffniveaus im Vorratsbehälter sowie der Aschemenge im Aschekasten. Die Hausbewohner werden mit großem Vorlauf über die Notwendigkeit der Nachfüllung von Brennstoffen und der Reinigung des Aschekastens informiert. Die Besuche im Kesselraum können daher auf ein Minimum begrenzt werden.



EINSPARUNGEN

Der innovative Brenner Platinum Bio VG passt sich automatisch an den Wärmebedarf des Gebäudes an und vergrößert oder verringert seine Abmaße (Änderung der Länge des Rosts des Brenners). Beim Entwurf des Brenners wendeten wir die Technologie der veränderlichen Geometrie an (VG – variable geometry). Lösung patentiert durch das Patentamt der Republik Polen.



UNGEWÖHNLICH HALTBARE KONSTRUKTION

Alle unsere Anlagen durchlaufen ein spezielles Programm zur Durchflussanalyse und zur Analyse von Haltbarkeit und Spannungen, um anschließend in unser Labor zu kommen, wo sie langfristigen Festigkeitstests unterzogen werden.



SICHERHEIT

Der Kessel Twin Bio Luxury ist mit dem System OMS ausgestattet, das die Sauberkeit des Kessels und des Brenners kontrolliert. Wenn der Regler die Information über eine Gefahr für die korrekte Funktion erhält, dann wird die Anlage abgeschaltet und auf dem Display des Reglers des Kessels bzw. dem Zimmerregler erscheint eine entsprechende Nachricht.



ONLINE-MODUL

Alle Funktionen der Anlage und des Heizsystems können über Computer oder Smartphone überwacht werden (Option).



ABSICHERUNG DES SERVICES

Wir haben ein umfangreiches Servicenetz geschaffen. Aktuell bieten mehr als 200 qualifizierte Servicemitarbeiter Garantie- und Nachgarantiedienstleistungen in Polen und im Ausland an. Die Nutzung der Servicedienstleistungen wird zudem durch die Online-Plattform www.serwis.kostrzewa.com.pl vereinfacht.



KOMPLETTE WÄRMEQUELLE

Ein guter Kessel ist nicht alles. Wir garantieren Komplexitätsuntersuchungen für den gesamten Kesselraum und selbst das Heizsystem im Objekt. Wir bieten moderne Lösungen in den Bereichen der Lagerung der Pellets, der pneumatischen Zuführung der Brennstoffe, der Kaskadenautomatik, der wetterabhängigen Steuerung der gesamten Zentralheizungsinstallation, der Steuerung von Warmwasser und Puffern, des Schutzes der Rückführung, der Brennstoff- und Aschesensoren, der Zusammenarbeit mit einer Wärmepumpe sowie mit Sonnenkollektoren und Gaskessel an.



Untersuchungen und Zertifikate

Unsere Kessel werden in einer akkreditierten Forschungsstelle geprüft, die Mitglied der internationalen Organisation „Association of Accreditation” ist.



Jeder geprüfte Kesseltyp durchläuft mehr als 20 verschiedene Tests, darunter unter anderem



  • Druckprobe der Kessel mit einem Druck von 4 bar
  • Untersuchung des Wirkungsgrades und der Emissionen mit 10 %, 11 % und 13 % Sauerstoff
  • Untersuchung des tatsächlichen Stromverbrauchs in jedem Betriebs- und Standby-Modus
  • Untersuchung des Betriebs im geschlossenen System ohne zusätzliche Sicherungen



Dadurch stehen unsere Kessel auf den staatlichen Listen der subventionierten Anlagen in zahlreichen EU-Ländern.

  OMS (operating monitoring system)

OMS (operating monitoring system)

Ein System für die Überwachung und Bedienung von Kesseln für Festbrennstoffe. Damit die Bedienung des Kessels noch bequemer und komfortabler ist, wurde die Anlage mit einem System ausgestattet, der die Brennstoffmenge im Vorratsbehälter sowie die Aschemenge im Aschekasten kontrolliert. Bisher waren die auf dem Markt erhältlichen Kessel nicht mit solchen Systemen ausgestattet – es lag beim Anwender, an die Auffüllung des Behälters und die Entnahme der Asche zu denken. Das von der Firma KOSTRZEWA konstruierte System misst die Brennstoffmenge und informiert den Anwender mit großem Vorlauf über die notwendigen Arbeiten (also das Auffüllen des Behälters und die Reinigung des Aschekastens). Diese Informationen werden als Meldung auf dem Display des Kesselreglers und auf dem Zimmerregler angezeigt. Lösung patentiert durch das Patentamt der Republik Polen.

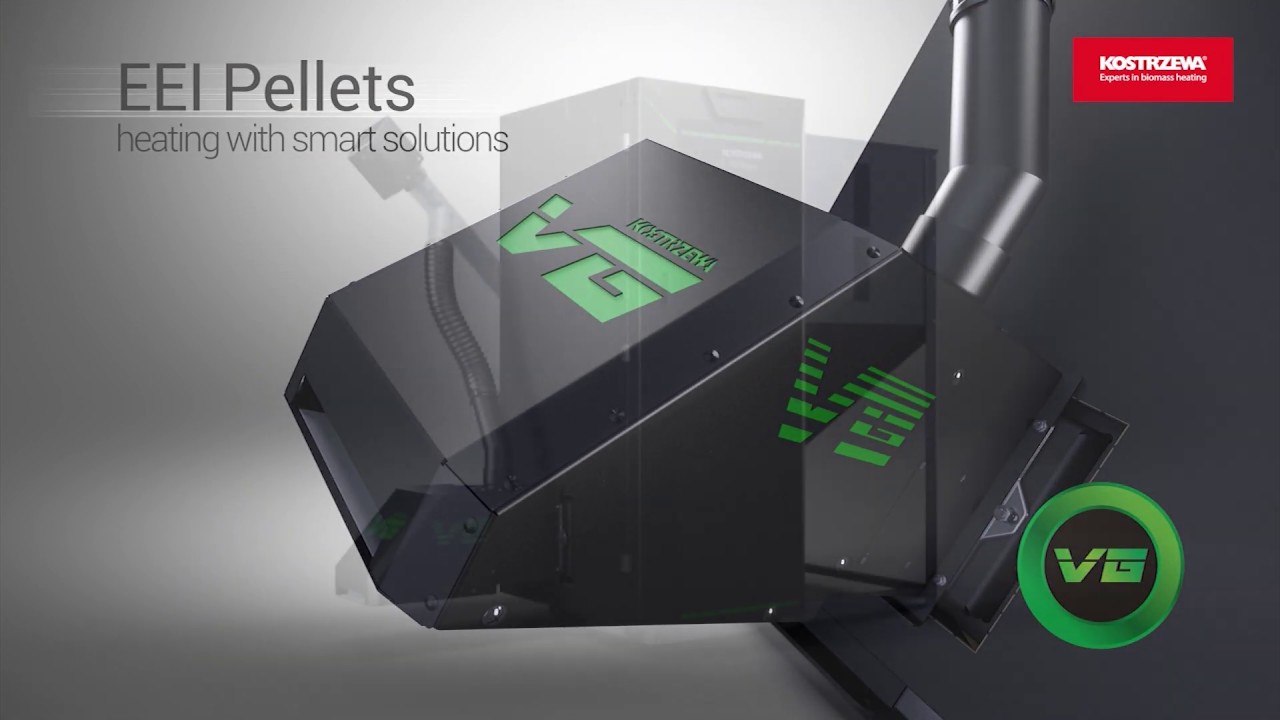

  BRENNER PLATINUM BIO VG – DER ERSTE BRENNER IN POLEN, DER SEINE ABMASSE ÄNDERT!

BRENNER PLATINUM BIO VG – DER ERSTE BRENNER IN POLEN, DER SEINE ABMASSE ÄNDERT!

Verbrennt zertifizierte Pellets – sowohl der Klasse A1 als auch billigere der Klassen A2 und B.  Gleichzeitig erfordert die Anlage beim Verbrennen verunreinigter Pellets keine zyklische Abschaltung zwecks Reinigung der angesammelten Schlacke. Die Reinigung des Brenners erfolgt nämlich während seines Betriebs. Brenner Platinum Bio VG – eine Erfindung, die durch das Patent 228615 des Patentamtes der Republik Polen geschützt ist.

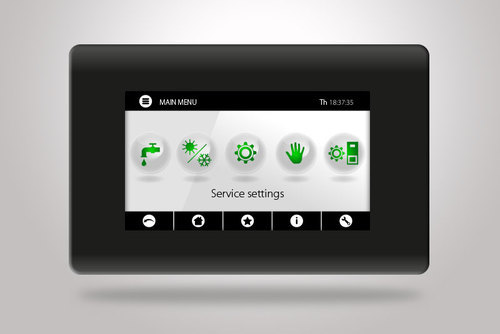

AUTOMATIK PLATINUM BIO ECOMAX 860 P LITE MIT FARBIGEM BEDIENER-TOUCHSCREEN DER GRÖSSE VON 5“

AUTOMATIK PLATINUM BIO ECOMAX 860 P LITE MIT FARBIGEM BEDIENER-TOUCHSCREEN DER GRÖSSE VON 5“

Die Automatik steuert den Brennstoffaufgeber aus dem Vorratsbehälter, den Aufgeber des Brenners, den Druckventilator, den Anzünder, die Zentralheizungspumpe, die Warmwasserpumpe, den Sensor des Brennstoffniveaus, die Kessel-/Pufferpumpe, den linearen Servomotor, das Mischventil, den Mischer des Heizkreises und zusätzliche vier Mischventile – Modul B – 2 Stück. (Option) + Modul C - 2 Stück (Option), die Zirkulationspumpe (Option) und den Puffer (Option).



Zusatzausstattung: Außentemperaturfühler, Zentralheizungsfühler, Warmwasserfühler, Fühler der Rücklauftemperatur, farbiges Zimmerpanel ecoSTER TOUCH mit Fernsteuerung der Kesselsteuerung, programmierbarer, kabelloser Zimmerthermostat mit Wocheneinstellung, programmierbarer, kabelgestützter Zimmerthermostat mit Wocheneinstellung, Temperaturfühler mit Einstellung, Lambdasondensatz EcoLAMBDA, zusätzliches Erweiterungsmodul (B), zusätzliches Modul.

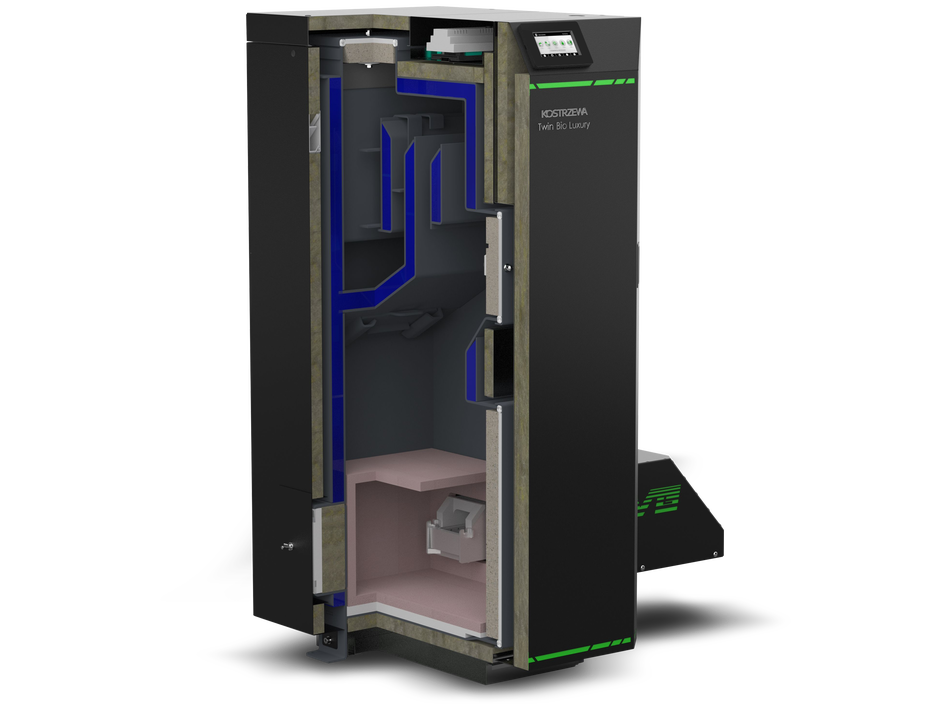

  KESSEL KOSTRZEWA TWIN BIO LUXURY MIT BRENNER PLATINUM BIO VG

KESSEL KOSTRZEWA TWIN BIO LUXURY MIT BRENNER PLATINUM BIO VG

Wir laden Sie ein, sich die Animation mit Darstellung des Kessels Twin Bio Luxury mit dem Brenner Platinum Bio VG anzusehen.

Twin Bio Luxury
Auswahl der Leistung zum Objekt
Kesselleistung Beheizte Fläche
m2 m3
8 kW 30 - 140 75 - 350
10 kW 30 - 160 75 - 400
12 kW 50 - 200 125 - 500
16 kW 85 - 200 212 - 500
24 kW 100 - 300 250 - 750
32 kW 150 - 400 375 - 1000
Die Fläche wird bei einer Raumhöhe von 2,5 m angegeben.
Spezifikation
8 kW 10 kW 12 kW 16 kW 24 kW 32 kW
Schornsteinzug mbar 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25
Wasservolumen dm3 47 47 47 58 65 102
Maximaler Betriebsdruck bar 2 2 2 2 2 2
Testdruck bar 4 4 4 4 4 4
Temperatur der Abgase bei Nominalleistung °C 89,2 100,0 111,8 112,9 140,9 129,2
Temperatur der Abgase bei Minimalleistung °C 68,3 68,3 71,7 72,7 78,3 79,2
Abgasstrom bei Nominalleistung kg/s 0,00542 0,00644 0,00726 0,00889 0,01419 0,02108
Abgasstrom bei Minimalleistung kg/s 0,00301 0,00301 0,00352 0,00283 0,00442 0,00556
Durchmesser des Fuchses mm 127 127 127 159 159 159
Durchflusswiderstand des Kessels für 10 K mbar 5,23 5,45 6,55 1,7 3,8 4,2
Durchflusswiderstand des Kessels für 20 K mbar 4,84 4,9 5,9 0,5 1,1 1,5
Bereich der Wärmeleistung
 kW 2,5-8,3 3-10 3,6-12 4,5-15 7,2-24 9,6-32
Leistungsgrad bei Nominalleistung % 92,2 91,6 91,3 92,2 91,3 90,6
Leistungsgrad bei Minimalleistung % 87,1 87,1 87,1 90,3 91,7 90,4
Kesselklasse nach der Norm EN 303-5 5 5 5 5 5 5
Verbrennungszeitraum für Nominalleistung (Brennwert der Brennstoffe:17 280 kJ/kg) h 93 79 63 52 48 32
Einstellungsbereich des Temperaturreglers °C 50-80 50-80 50-80 50-80 50-80 50-80
Minimaltemperatur des Wassers am Rücklauf °C 45 45 45 45 45 45
Kraftstoffart Klasse Sägemehl-Granulat (Pellet gemäß EN ISO 17225-2 Klasse A1)
Testbrennstoff im Zertifizierungsprozess – A1.
Es kann auch A2- und B-Pellets
Fassungsvermögen des Kraftstofftanks l 290 290 290 290 290 290
Nominale Wärmeleistung kW 8,3 10 12,2 15 24 32
Maße der Einfüllöffnung mm 737x602 737x602 737x602 737x602 737x602 737x602
Stromversorgung V / Hz / A 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2
Leistungsaufnahme bei Nominalleistung W 56 56 87 82 128 74
Leistungsaufnahme bei Minimalleistung W 20 20 25 23 27 39
Leistungsaufnahme im Standby-Betrieb W 2 2 2 2 2 2
Elektrische Leistungsaufnahme max. W 485 485 485 492 492 509
Maximaler Schallpegel dB 52 52 52 52 52 52
Durchmesser der Brennstoffe mm 6 6 6 6 6 6

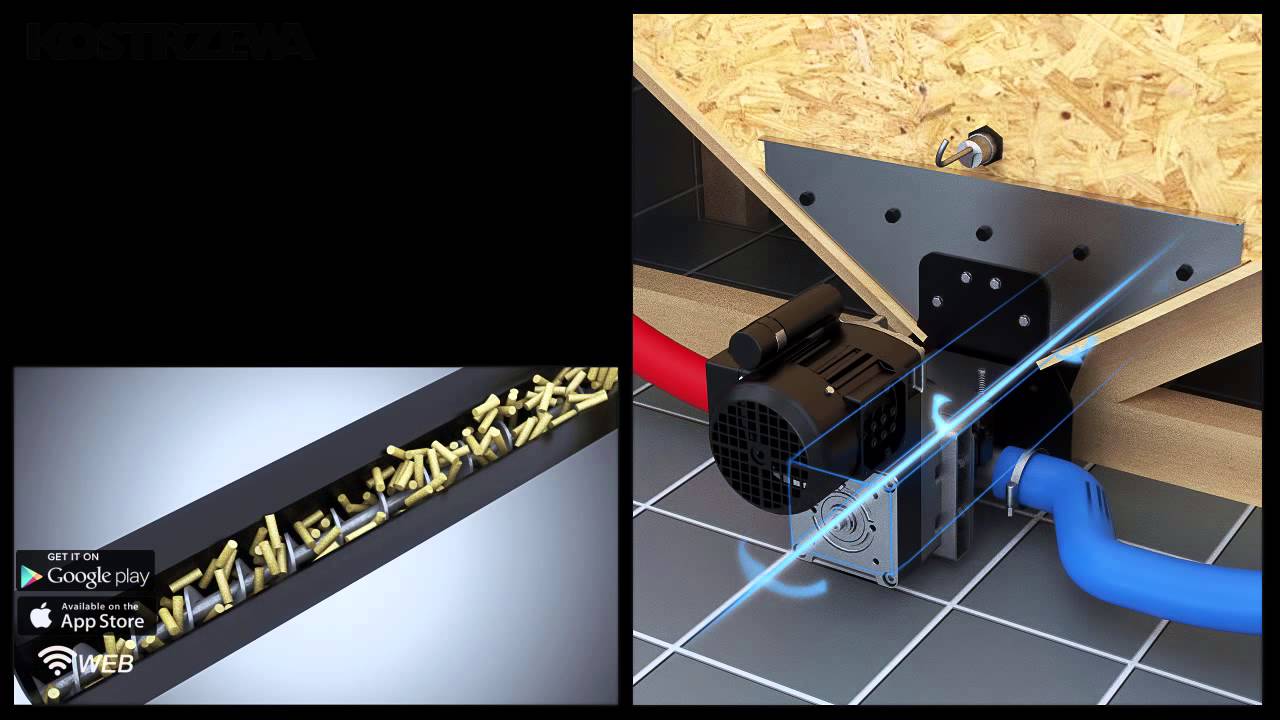

PELLETS VACUUM (pneumatischer Aufgeber der Pellets)



Die Anlage dient dem Transport der Pellets über bedeutende Entfernungen vom Lager direkt zum Kessel. Das Gerät ist praktisch wartungsfrei. Der Aufgeber ist mit einer ganzen Reihe von Sensoren ausgestattet, die den vollständig automatischen Betrieb der Anlage überwachen. Wird das Erreichen des MINIMAL-Niveaus im Puffertank festgestellt, dann füllt die Anlage diesen unabhängig von der aktuellen Zeit auf MAXIMAL-Niveau. Es besteht zudem die Möglichkeit der Zeitprogrammierung des Aufgebers: Der Puffertank wird bis auf MAXIMAL-Niveau am vom Anwender vorgegebenen Wochentag zur festgelegten Uhrzeit gefüllt.

PELLETS sind verarbeitete Holzabfälle, die unter hohem Druck gepresst werden.

In diesem Prozess werden keinerlei Bindemittel verwendet.



KLASSE DER PELLETS NACH DER NORM PN-EN 17225-2:2014-07:

  • A1 – Aschegehalt ≤ 0,7 %. Produkt mit höchster Qualität
  • A2 – Aschegehalt ≤ 1,2%
  • B – Aschegehalt ≤ 2%



PELLETS – ein umweltfreundlicher, wirtschaftlicher, sauberer Brennstoff!

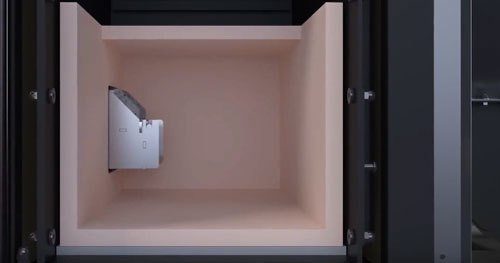

Keramik ist überall

Damit die Verbrennung noch geringer, die Emissionen noch niedriger und der Wirkungsgrad noch höher sind, haben wir die Kammer des Wärmeaustauschers des Kessels und den Brenner mit Keramik von höchster Qualität ausgestattet. Diese Keramik erhitzt sich während des Verbrennungsprozesses auf über 1000° C und bewirkt eine ungewöhnlich wirksame Verbrennung der Biomasse.



Die eingesetzten Turbulatoren der Abgase bewirken zusätzlich eine höhere Rückhaltung der Energie im Kessel
